Schwere Lasten heben: Hydraulik-Werkzeuge für anspruchsvolle Montageprojekte

Wer regelmäßig mit schweren Bauteilen, Maschinen oder Stahlkonstruktionen arbeitet, kennt das Problem: Muskelkraft allein stößt schnell an ihre Grenzen, und konventionelle Hebezeuge sind für viele Einsatzorte schlicht ungeeignet. Genau hier kommen Hydraulik-Werkzeuge ins Spiel. Sie nutzen das physikalische Prinzip der Druckübertragung in Flüssigkeiten, um enorme Kräfte mit vergleichsweise geringem Bedienaufwand zu erzeugen. Im Bereich der Hydraulik-Werkzeuge reicht das Sortiment von kompakten Hebezylindern für enge Einbausituationen bis hin zu leistungsstarken Hydraulikpressen für den Schwermaschinenbau. Der entscheidende Vorteil liegt in der präzisen Kraftdosierung: Lasten lassen sich millimetergenau positionieren, ohne ruckartige Bewegungen oder unkontrollierte Druckspitzen. Das schützt sowohl die zu hebenden Bauteile als auch die ausführenden Fachkräfte. Dieser Artikel erklärt, welche Typen von Hydraulik-Werkzeugen für anspruchsvolle Montageprojekte relevant sind, welche technischen Parameter bei der Auswahl zählen und worauf bei Betrieb und Wartung geachtet werden sollte.

TL;DR — Das Wichtigste in Kürze

• Hydraulik-Werkzeuge erzeugen hohe Kräfte durch Flüssigkeitsdruck und ermöglichen präzises, kontrolliertes Heben schwerer Lasten.
• Die wichtigsten Typen sind Hydraulikzylinder, Hydraulikpressen, Hydraulikheber und hydraulische Abzieher.
• Tragfähigkeit, Hub, Betriebsdruck und Bauform müssen immer auf den konkreten Einsatzfall abgestimmt sein.
• Regelmäßige Wartung und die Prüfung auf Leckagen sind entscheidend für die Betriebssicherheit.
• Für viele Montageprojekte lohnt sich die Investition in qualitativ hochwertige Hydraulik-Werkzeuge langfristig.

Grundlagen: Wie Hydraulik-Werkzeuge funktionieren

Das Pascal’sche Prinzip als technische Basis

Hydraulik-Werkzeuge basieren auf einem einfachen, aber wirkungsvollen physikalischen Gesetz: Druck, der auf eine eingeschlossene Flüssigkeit ausgeübt wird, pflanzt sich gleichmäßig in alle Richtungen fort. Dieses Prinzip, das auf Blaise Pascal zurückgeht, erlaubt es, an einem kleinen Kolben eine geringe Kraft aufzubringen und an einem größeren Kolben eine um ein Vielfaches höhere Ausgangskraft zu erzeugen. In der Praxis bedeutet das: Ein Techniker kann mit überschaubarem Handkrafteinsatz am Pumpengriff Drücke von mehreren Hundert Bar erzeugen, die am Arbeitszylinder Lasten von mehreren Tonnen anheben oder verschieben. Die eingesetzte Hydraulikflüssigkeit, meistens Mineralöl oder synthetisches Öl, ist dabei nahezu inkompressibel und sorgt für eine direkte, verzögerungsfreie Kraftübertragung.

Aufbau eines typischen Hydrauliksystems

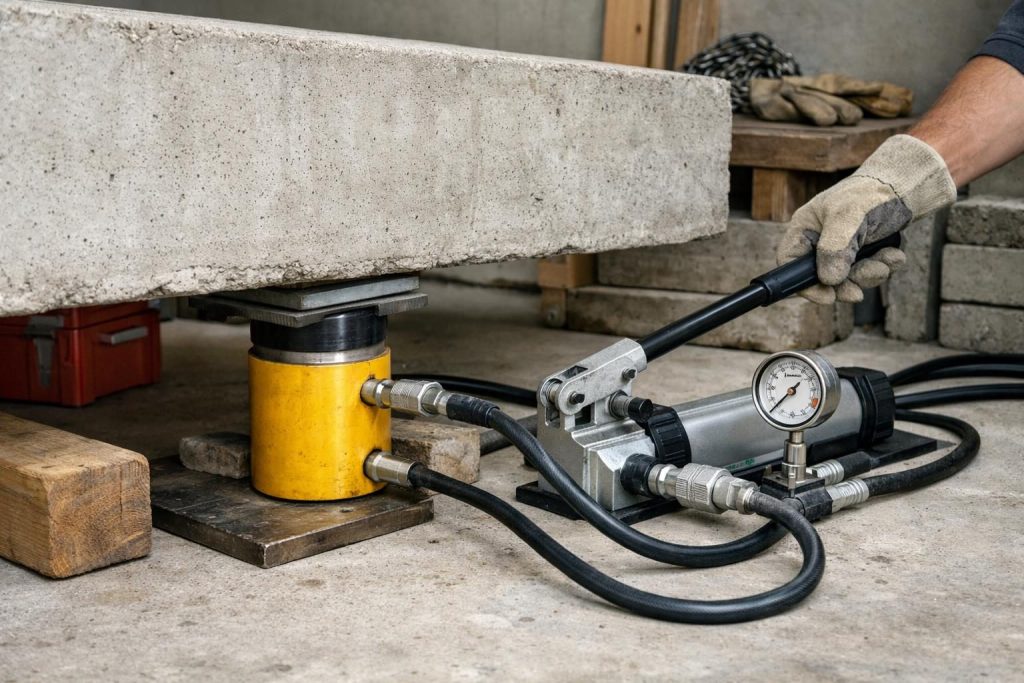

Ein vollständiges Hydrauliksystem besteht aus mehreren Komponenten, die aufeinander abgestimmt sein müssen. Die Pumpe erzeugt den notwendigen Druck, der über Hydraulikleitungen oder Hochdruckschläuche zum Arbeitszylinder geleitet wird. Ein Steuerventil regelt Richtung und Menge des Ölstroms. Der Zylinder selbst wandelt den Druck in lineare Bewegung um. Sicherheitsventile begrenzen den maximalen Betriebsdruck und verhindern Überlastung. Bei handgetriebenen Werkzeugen, etwa einem Hydraulikheber, sind Pumpe und Zylinder in einem Gehäuse integriert. Bei größeren Anlagen für stationäre Montageprojekte kommen separate Hydraulikaggregate zum Einsatz, die über Leitungen mit mehreren Arbeitszylindern verbunden werden können.

Die wichtigsten Typen im Überblick

Hydraulikzylinder und Hydraulikheber

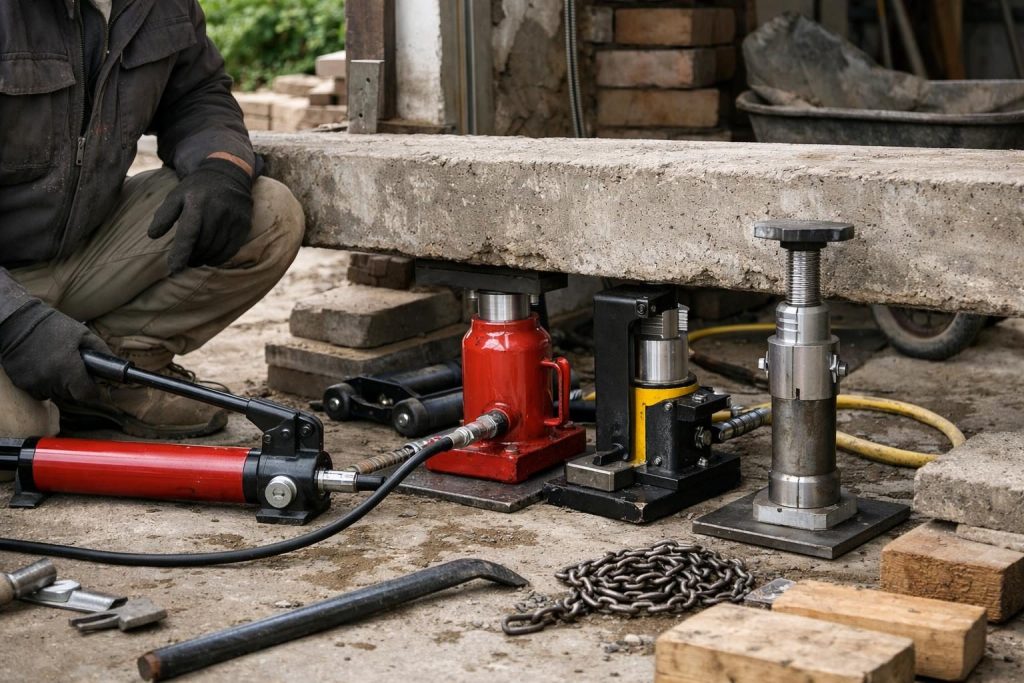

Hydraulikzylinder gehören zu den meistgenutzten Hydraulik-Werkzeugen im Montagebetrieb. Sie sind als einfachwirkende oder doppeltwirkende Ausführungen erhältlich. Einfachwirkende Zylinder heben durch Druckbeaufschlagung und kehren durch Federkraft oder Schwerkraft in die Ausgangsposition zurück. Doppeltwirkende Zylinder werden in beiden Richtungen aktiv mit Druck beaufschlagt, was präzisere Steuerung bei Drück- und Zugbewegungen erlaubt. Hydraulikheber, also Wagenheber und Rangierheber mit Hydraulikantrieb, sind die bekannteste Variante für schnelle Hebearbeiten. Sie zeichnen sich durch einen kompakten Aufbau und eine breite Tragfähigkeitsspanne aus, die von wenigen Tonnen bis zu mehreren Hundert Tonnen reicht.

Hydraulische Pressen und Abzieher

Hydraulikpressen finden sich in Werkstätten und Fertigungsbetrieben, die regelmäßig Lager, Buchsen oder Wellen ein- und auspressen müssen. Die Presse erzeugt eine definierte, gleichmäßig ansteigende Druckkraft, die ein kontrollierteres Fügen von Pressverbindungen ermöglicht als Schlagwerkzeuge. Hydraulische Abzieher sind spezialisierte Werkzeuge für das Demontieren von Wälzlagern, Zahnrädern und Riemenscheiben. Wer spezifisches robustes qualitativ hochwertiges Hydraulik-Werkzeug kaufen möchte, sollte dabei besonders auf die Tragfähigkeit der Zangenarme und die Qualität der Spindel achten, da diese Komponenten im Dauereinsatz stark belastet werden.

Auswahlkriterien für anspruchsvolle Montageprojekte

Technische Parameter richtig einschätzen

Die Wahl des richtigen Hydraulik-Werkzeugs beginnt mit einer genauen Analyse der Aufgabenstellung. Folgende Parameter sind dabei maßgeblich:

Besonders die Einbauhöhe wird bei beengten Verhältnissen häufig unterschätzt. Wer einen Hydraulikzylinder unter eine Maschine setzen möchte, benötigt ausreichend Spalt zwischen Boden und Lastschwerpunkt, um das Werkzeug überhaupt positionieren zu können. Niedrigbauende Flachzylinder mit einer Einbauhöhe ab 75 mm wurden genau für solche Situationen entwickelt.

Bauform und Sicherheitsausstattung

Neben den Leistungsdaten entscheidet die Bauform über die Eignung für einen bestimmten Einsatz. Teleskopzylinder ermöglichen große Hübe bei vergleichsweise geringer Einbauhöhe, da mehrere Kolbenstufen ineinandergeschoben werden. Hohlkolbenzylinder lassen das gleichzeitige Einführen von Zugstangen oder Schrauben durch die Mitte des Kolbens zu, was bei Schraubenspannarbeiten unverzichtbar ist. Zur Sicherheitsausstattung gehören in jedem Fall ein zuverlässiges Überdruckventil, eine robuste Kolbenstangenführung und ein Anschluss für einen Manometer, um den tatsächlichen Arbeitsdruck jederzeit ablesen zu können. Zylinder und Heber ohne integriertes Sicherheitsventil sollten ausschließlich zusammen mit einem extern gesicherten Hydraulikaggregat betrieben werden.

Betrieb, Wartung und Arbeitssicherheit

Sicheres Arbeiten mit Hydraulik-Werkzeugen

Der Einsatz von Hydraulik-Werkzeugen erfordert einige grundlegende Sicherheitsregeln, die in jedem Betrieb verbindlich gelten sollten. Lasten dürfen niemals allein durch den Hydraulikdruck gehalten werden, ohne mechanische Sicherung. Ein Druckverlust durch eine Leckage oder ein defektes Ventil kann zur unkontrollierten Absenkung der Last führen. Lastböcke oder geeignete Abstützungen sichern die angehobene Last zusätzlich. Hydraulikleitungen und Schläuche müssen vor jedem Einsatz auf Risse, Scheuerstellen und undichte Anschlüsse geprüft werden. Austretende Hydraulikflüssigkeit unter hohem Druck ist unsichtbar gefährlich: Der feine Ölstrahl kann die Haut durchdringen und schwere Verletzungen verursachen. Die Leckageprüfung erfolgt daher niemals mit der bloßen Hand, sondern mit Pappe oder einem Detektionsspray.

Wartungsintervalle und Pflege

Regelmäßige Wartung verlängert die Lebensdauer von Hydraulik-Werkzeugen erheblich und sichert die Betriebssicherheit. Folgende Punkte sollten in festgelegten Intervallen überprüft werden:

• Hydraulikölstand und Ölqualität: Verfärbungen oder Milchigkeit im Öl weisen auf Wassereinfall oder Alterung hin.
• Dichtungen und Abstreifer an Kolbenstangen auf Verschleiß und Ölfilm prüfen.
• Alle Schraubanschlüsse auf festen Sitz kontrollieren.
• Ventile auf einwandfreie Funktion testen, insbesondere das Überdruckventil.
• Hydraulikschläuche gemäß Herstellervorgabe nach spätestens sechs Jahren ersetzen, unabhängig vom optischen Zustand.

Ein Wartungsprotokoll, das Datum, geprüfte Punkte und festgestellte Mängel dokumentiert, ist nicht nur aus haftungsrechtlichen Gründen sinnvoll. Es hilft auch, schleichende Verschleißprozesse frühzeitig zu erkennen, bevor sie zu einem Ausfall im Betrieb führen.

Einsatzgebiete in der industriellen Praxis

Maschinenbau und Schwermontage

Im Maschinenbau gehören Hydraulik-Werkzeuge zur Standardausrüstung jedes Instandhaltungsteams. Beim Aufstellen und Ausrichten schwerer Maschinen, beim Einpressen von Lagern mit Übermaßpassung und beim Lösen korrodierter Schraubenverbindungen sind sie unverzichtbar. Hydraulische Schraubenanzieher, auch als Hydraulic Torque Wrench bezeichnet, ermöglichen das Anziehen großer Schrauben mit definiertem Drehmoment, ohne dass der Monteur übermäßige Körperkraft aufwenden muss. Das reduziert Fehler durch ungleichmäßiges Anziehen und erhöht die Reproduzierbarkeit von Schraubenverbindungen erheblich.

Brückenbau und Infrastrukturprojekte

Im Brückenbau und im Tiefbau werden Hydraulik-Werkzeuge für Aufgaben eingesetzt, die mit anderen Mitteln kaum zu bewältigen wären. Das synchrone Heben von Brückenträgern mit mehreren Zylindern, die von einer zentralen Steuereinheit koordiniert werden, erlaubt millimetergenaue Positionierungsarbeit an Objekten mit einem Gewicht von mehreren Hundert Tonnen. Synchronhebeanlagen messen dabei kontinuierlich die Position jedes einzelnen Zylinders und gleichen Abweichungen in Echtzeit aus. Das verhindert unzulässige Schiefstellungen der Last, die zu Strukturschäden führen könnten.

Häufig gestellte Fragen

Welche Tragfähigkeit sollte ein Hydraulik-Werkzeug für allgemeine Montageprojekte haben?

Für allgemeine Montageprojekte im Maschinenbau sind Hydraulikzylinder und Heber mit einer Tragfähigkeit zwischen 10 und 50 Tonnen in den meisten Fällen ausreichend. Für leichtere Aufgaben, etwa das Anheben von Fahrzeugen oder kleinen Maschinen, genügen oft Geräte im Bereich von 2 bis 10 Tonnen. Entscheidend ist, dass die tatsächliche Last inklusive Sicherheitsfaktor, der üblicherweise zwischen 1,5 und 2,0 liegt, unter der angegebenen Nennlast des Werkzeugs bleibt. Eine Überlastung führt im besten Fall zum Ansprechen des Sicherheitsventils und im schlechtesten Fall zu einem Bauteilversagen.

Wie oft müssen Hydraulik-Werkzeuge auf ihre Betriebssicherheit geprüft werden?

Die Prüfpflicht richtet sich nach den geltenden Unfallverhütungsvorschriften und den Herstellerangaben. In der Regel gilt: Hydraulik-Werkzeuge, die gewerblich und wiederkehrend eingesetzt werden, sind mindestens einmal jährlich von einer befähigten Person zu prüfen. Zusätzlich ist vor jedem Einsatz eine Sichtprüfung auf offensichtliche Schäden, Leckagen und fehlende Sicherungselemente vorgeschrieben. Nach Unfällen oder außergewöhnlichen Belastungsereignissen ist eine außerplanmäßige Prüfung obligatorisch.

Kann Hydrauliköl beliebig gemischt oder ersetzt werden?

Hydrauliköl sollte grundsätzlich nicht gemischt werden, da unterschiedliche Öltypen und Additive chemische Reaktionen eingehen können, die Dichtungen angreifen oder die Viskosität verändern. Beim Nachfüllen oder Wechsel des Öls ist immer die Viskositätsklasse und der vom Hersteller empfohlene Öltyp zu verwenden, der in der Betriebsanleitung angegeben ist. In vielen Hydraulik-Werkzeugen wird Mineralöl der Klasse HLP 46 eingesetzt. Für den Einsatz bei tiefen Außentemperaturen eignen sich dünnere Öle wie HLP 32, die auch bei Kälte ausreichend fließfähig bleiben.
