Terrassenplatten auf Splitt verlegen: Unterbau richtig
Wellen, Pfützen und abgesackte Ecken liegen fast nie an den Platten, sondern an der Schicht darunter. Wie Tragschicht, Gefälle und Randeinfassung aufgebaut sein müssen, damit eine Terrasse auf Splitt dauerhaft eben bleibt.
Wenn eine Terrasse nach zwei, drei Wintern Wellen schlägt, Pfützen stehen bleiben oder die Reihe an der Hauskante absackt, liegt das so gut wie nie an den Platten. Es liegt an dem, was darunter liegt. Terrassenplatten auf Splitt verlegen heißt in der Praxis: 90 Prozent der Arbeit passieren, bevor die erste Platte in der Hand ist. Die Platte ist nur der Belag, getragen wird sie von einer verdichteten Schottertragschicht, und die verzeiht keine Abkürzung.
Der übliche Aufbau von unten nach oben: tragfähiges Planum, darauf 15 bis 30 cm Schottertragschicht, darauf 3 bis 5 cm Splittbett, darauf die Platten. Seitlich begrenzt eine Randeinfassung die ganze Konstruktion. Fehlt eine dieser Schichten oder stimmt ihre Dicke nicht, wandert die Fläche.
Warum abgesackte Terrassen fast immer Unterbaufehler sind
Eine ungebundene Bauweise, also ein Aufbau ohne Beton und Mörtel, funktioniert über Verzahnung. Die kantigen Schotterkörner verkeilen sich beim Verdichten ineinander und verteilen die Last nach unten auf eine größere Fläche. Dieses Korngerüst ist nur so gut wie seine Verdichtung und sein Einschluss. Fehlt der seitliche Gegenhalt, schiebt sich das Material unter Last nach außen, und oben entsteht eine Mulde.
Die drei häufigsten Ursachen sind immer dieselben: Der Mutterboden wurde nicht entfernt, die Tragschicht wurde in einer einzigen dicken Lage aufgefüllt und oberflächlich abgerüttelt, oder die Fläche hat keine feste Randeinfassung. Organischer Boden zersetzt sich und verliert Volumen, eine zu dick geschüttete Lage lässt sich mit einer Handrüttelplatte nicht durchverdichten, und eine offene Kante verliert über Jahre still und leise Splitt.
Planum: Aushub bis auf tragfähigen Boden
Zuerst wird abgesteckt und ausgehoben, und zwar rundherum etwa 20 bis 30 cm über die spätere Plattenkante hinaus, damit die Randeinfassung Platz hat. Der Aushub geht so tief, bis gewachsener, tragfähiger Boden erreicht ist. Mutterboden, Wurzeln und alte Auffüllungen müssen vollständig raus.
Die Aushubtiefe ergibt sich aus der Summe der Schichten: Plattendicke plus Splittbett plus Tragschicht. Bei 4 cm Betonplatte, 4 cm Splitt und 20 cm Schotter sind das 28 cm unter der fertigen Oberfläche. Rechnen Sie bei 20 m² Terrasse mit rund 6 m³ Aushub, das sind etwa 9 bis 11 Tonnen Erde. Per Hand und Schubkarre ist das ein langes Wochenende zu zweit, mit einem Minibagger ein halber Tag. Die Entsorgung des Bodens kostet im Zweifel mehr als das neue Schottermaterial.
Das Planum wird schon mit Gefälle hergestellt und abgerüttelt. Ist der Untergrund lehmig und staut Wasser, hilft eine zusätzliche Schicht grober Schotter oder eine Dränleitung am tiefsten Punkt. Auf stark bindigem Boden trennt ein Geotextil, ein reißfestes Vlies, Erde und Tragschicht voneinander, damit sich die Schichten nicht vermischen.
Tragschicht: Körnung, Dicke, Verdichtung
Für die Tragschicht nehmen Sie gebrochenes Material mit abgestufter Körnung, üblich ist Schotter 0/32 oder 0/45. Der Feinanteil ist gewollt, er füllt die Hohlräume und macht das Korngerüst stabil. Runder Kies ohne Kanten verzahnt sich nicht und bleibt dauerhaft weich.
| Untergrund und Nutzung | Dicke Tragschicht | Lagenaufbau |
|---|---|---|
| Sandiger, tragfähiger Boden, reine Fußgängerfläche | ca. 15 cm | 1 Lage |
| Normaler Gartenboden, Terrasse mit Möbeln | 20 bis 25 cm | 2 Lagen |
| Lehmiger Boden oder gelegentlich befahren | 30 bis 40 cm | 2 bis 3 Lagen |

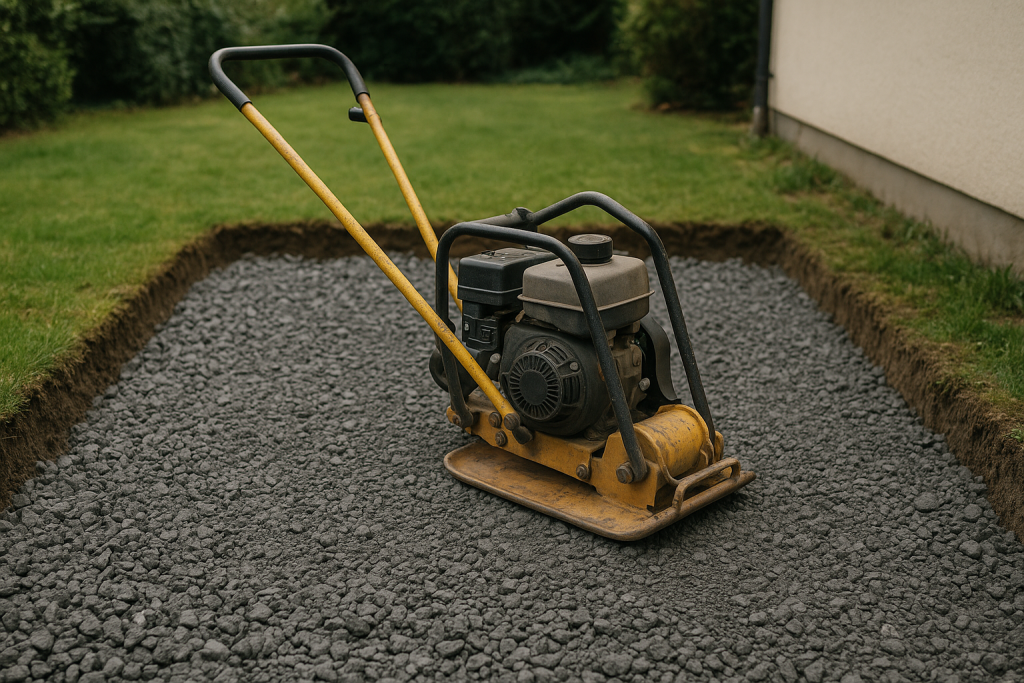

Entscheidend ist das lagenweise Einbauen. Schütten Sie höchstens 15 cm lose auf, verdichten Sie diese Lage vollflächig, erst dann kommt die nächste. Eine Rüttelplatte ab etwa 100 kg Betriebsgewicht ist dafür das Minimum, Mietkosten liegen grob bei 40 bis 70 Euro pro Tag. Jede Lage wird mehrfach überfahren, auch quer zur ersten Richtung. Beim Verdichten sackt das Material spürbar, rechnen Sie bei der Bestellung mit rund 20 Prozent Zuschlag auf das lose Volumen. Pro Quadratmeter und 10 cm Schichtdicke brauchen Sie etwa 180 kg Schotter.
Die Oberfläche der fertigen Tragschicht sollte so eben sein, dass eine 2-Meter-Latte nirgends mehr als rund einen Zentimeter Luft hat. Alles, was Sie hier an Unebenheit stehen lassen, müssen Sie später im Splittbett ausgleichen, und genau das rächt sich.
Gefälle entsteht unten, nicht oben
Zwei Prozent Gefälle vom Gebäude weg sind der Richtwert, das sind 2 cm pro laufendem Meter. Bei 4 m Terrassentiefe liegt die Außenkante also 8 cm tiefer als der Hausanschluss. Dieses Gefälle muss bereits im Planum und in der Tragschicht stecken, jede Schicht wird parallel zur späteren Oberfläche aufgebaut.
Wer das Gefälle erst im Splittbett herstellt, bekommt auf einer Seite ein 2 cm dünnes und auf der anderen ein 10 cm dickes Bett. Die dicke Seite sackt stärker, und nach dem ersten Winter steht das Wasser wieder in der Mitte. Bei glatten Keramikplatten mit hoher Rutschgefahr bei stehender Nässe dürfen es auch 2,5 Prozent sein, bei wasserdurchlässigen Fugen reicht 2 Prozent sicher aus.
Splittbett: dünn, gleichmäßig, unverdichtet
Auf die Tragschicht kommt gebrochener Splitt in der Körnung 2/5 oder 1/3, Schichtdicke 3 bis 5 cm im eingebauten Zustand. Mehr ist nicht besser. Ein dickes Splittbett ist eine weiche Zwischenschicht, in der sich unter Stuhlbeinen und Füßen Spurrinnen bilden.

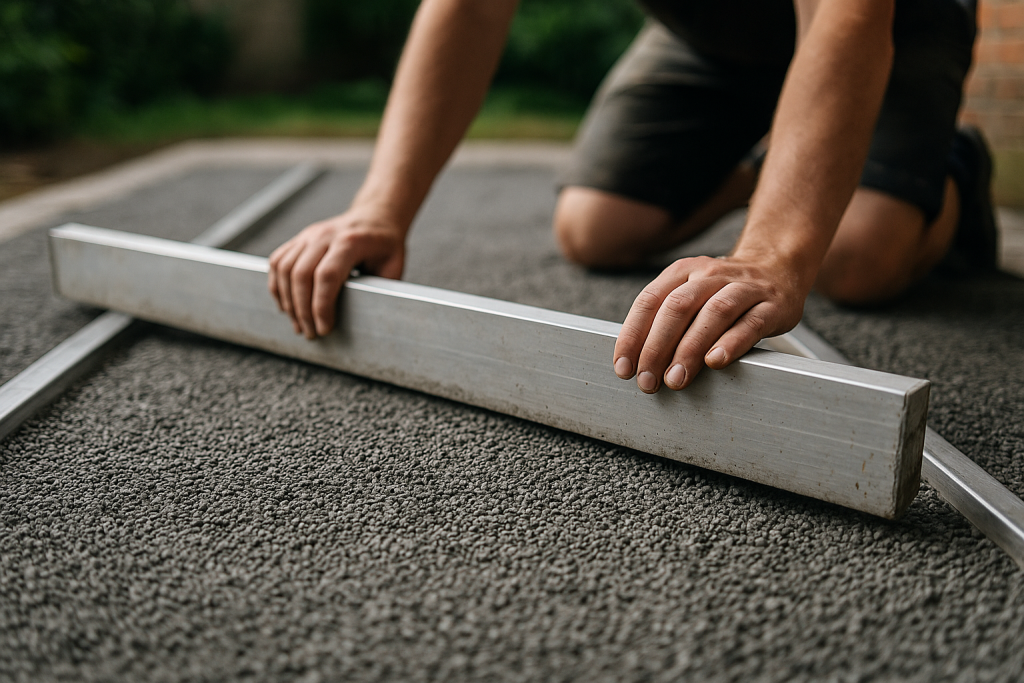

Das Bett wird mit Abziehlatte und zwei Lehrrohren abgezogen und bleibt unverdichtet. Setzen Sie die Rohre ins Splittbett ein, ziehen Sie den Splitt dazwischen glatt ab, nehmen Sie die Rohre heraus und füllen Sie die Rillen vorsichtig auf. Wichtig: Nicht auf das abgezogene Bett treten. Jeder Fußabdruck ist später eine Platte, die kippelt.
Die Platten werden von vorn nach hinten verlegt, immer von der bereits fertigen Fläche aus. Fugen von 3 bis 5 mm sind Pflicht, bei Keramik hilft ein Fugenkreuz. Dicht gestoßene Platten drücken sich bei Temperaturschwankungen gegenseitig an den Kanten ab. Zum Ausrichten nehmen Sie einen Gummihammer, am besten über ein aufgelegtes Kantholz. Großformatige Keramikplatten von 2 cm Dicke dürfen Sie nicht mit der Rüttelplatte einrütteln, auch nicht mit Gummimatte, die brechen.
Randeinfassung: der Teil, den die meisten weglassen
Ohne feste Kante gibt es keine stabile Fläche. Die Randeinfassung hält Tragschicht und Splittbett seitlich zusammen und nimmt den Schub auf, der bei jedem Schritt nach außen wirkt. Übliche Lösungen sind Betonbordsteine, hochkant gestellte Randsteine oder schmale Betonpalisaden.
Die Randsteine werden in ein Betonbett gesetzt und bekommen eine Rückenstütze aus Beton, also eine Betonschräge auf der Außenseite, die etwa bis zur halben Steinhöhe reicht. Erdnägel-Kunststoffleisten halten den Splitt zurück, mehr aber nicht, sie taugen für Gartenwege, nicht für eine belastete Terrassenkante. Lassen Sie den Beton zwei Tage aushärten, bevor Sie die Fläche innen fertig aufbauen.
An der Hauswand übernimmt die Wand diese Funktion, dort gilt anderes: Die Terrassenoberkante muss deutlich unter der Türschwelle und unter der Abdichtung des Gebäudes bleiben, als Richtwert 15 cm. Wer näher heran will, braucht eine Entwässerungsrinne direkt vor der Tür und eine fachgerecht angeschlossene Abdichtung. Spätestens hier, und erst recht bei Terrassen über einem Kellerraum, auf einer Betondecke oder am Hang mit Stützmauer, gehört die Planung in die Hände eines Fachbetriebs. Eine undichte Sockelabdichtung sehen Sie erst, wenn der Putz innen feucht wird.
Material und Werkzeug
- Schotter 0/32 oder 0/45 für die Tragschicht, Splitt 2/5 oder 1/3 für das Bett
- Bordsteine oder Palisaden plus Beton für Bett und Rückenstütze
- Geotextil bei lehmigem oder wechselndem Untergrund
- Rüttelplatte ab ca. 100 kg, Schaufel, Rechen, Schubkarre
- Zwei Lehrrohre, Abziehlatte, 2-Meter-Wasserwaage, Richtschnur, Gummihammer
- Trennschleifer oder Nassschneider für Anpassungen, Fugenkreuze bei Keramik
Fehler, die später Geld kosten
- Mutterboden stehen gelassen: Die Fläche sackt in den ersten zwei Jahren nach.
- Tragschicht in einem Rutsch geschüttet: Nur die oberen Zentimeter sind verdichtet.
- Sand statt Splitt als Bett: Er wird ausgespült und verlagert sich.
- Keine oder nur eine aufgesteckte Randleiste: Die Kante wandert, Randplatten kippen.
- Gefälle erst im Splittbett korrigiert: ungleiche Bettdicke, ungleiche Setzung.
- Fugenlos verlegt: Kantenabplatzer und aufschiebende Reihen.
Rechnen Sie für 20 m² realistisch mit drei bis vier Arbeitstagen zu zweit, wobei Aushub und Verdichten den größten Teil ausmachen. Wer bei der Tragschicht 5 cm spart, spart etwa eine Tonne Schotter und riskiert dafür eine Fläche, die in drei Jahren noch einmal komplett aufgenommen werden muss.
