Welcher Dübel für welche Wand: erst prüfen, dann bohren
Ob ein Dübel hält, entscheidet sich vor dem Bohren: Klopfprobe, Farbe des Bohrstaubs und das Verhalten der Maschine verraten den Wandaufbau. Daraus ergibt sich der passende Dübel fast von selbst.
Ein ausgerissener Dübel ist fast nie ein Materialfehler. Meistens steckte ein Spreizdübel in einem Hochlochziegel, dessen dünne Innenstege beim Anziehen der Schraube weggebrochen sind. Die Frage, welcher Dübel für welche Wand passt, lässt sich erst beantworten, wenn der Wandaufbau bekannt ist. Und der lässt sich mit drei einfachen Prüfungen bestimmen, die zusammen keine fünf Minuten dauern: klopfen, Bohrstaub anschauen, auf das Bohrverhalten achten.
Der sogenannte Universaldübel, der sich im Hohlraum zusammenknotet und im Vollbaustoff spreizt, ist ein Kompromiss. Für ein Garderobenbrett reicht er in fast jeder Wand. Für einen gefüllten Hängeschrank in einer Ständerwand reicht er nicht.
Klopfprobe: massiv oder hohl
Klopfen Sie mit dem Fingerknöchel an mehreren Stellen im Abstand von etwa 20 Zentimetern gegen die Wand. Ein dumpfer, harter Ton ohne Nachhall spricht für massives Mauerwerk oder Beton. Klingt es hohl und leicht scheppernd, steht dort entweder eine Gipskarton-Ständerwand oder eine Vorsatzschale, also eine vorgesetzte Plattenlage vor einer Massivwand, meist mit Dämmung dahinter.
Wichtig ist das Muster: Bei einer Ständerwand wechseln sich hohle Bereiche mit schmalen festen Streifen ab. Diese Streifen sind die Metall- oder Holzständer, üblicherweise im Abstand von 62,5 oder 41,7 Zentimetern. Wer dort direkt in den Ständer schraubt, braucht überhaupt keinen Dübel, sondern eine Schnellbauschraube ausreichender Länge. Das ist die tragfähigste Lösung in einer Leichtbauwand.
Bohrstaub: die Farbe verrät den Baustoff
Bohren Sie zuerst zwei bis drei Zentimeter tief und fangen Sie den Staub mit einem Blatt Papier auf, das Sie unter das Loch halten. Die ersten Millimeter sind Putz und sagen wenig, danach kommt der eigentliche Baustoff.
- Grau, feinkörnig, hart: Beton. Sehr tragfähig, aber nur mit Hammerbohrer und Schlagwerk zu bearbeiten.
- Rotbraun: Ziegel. Jetzt entscheidet das Bohrverhalten, ob Vollziegel oder Hochlochziegel.
- Weißgrau, grob, sandig: Kalksandstein. Als Vollstein sehr gut belastbar, als Lochstein heikel.
- Weiß, sehr fein, staubt stark, Loch bleibt weich: Gips, also Gipskartonplatte oder Gipsputz auf Leichtbau.
- Weißgrau, krümelig, sehr leicht: Porenbeton. Weich, der Bohrer geht fast ohne Druck hinein.
Mischfarben sind normal. Rotbrauner Staub mit weißen Anteilen bedeutet meist, dass der Bohrer durch eine Mörtelfuge läuft. Setzen Sie das Loch dann fünf Zentimeter versetzt neu an, denn eine Fuge trägt deutlich schlechter als der Stein selbst.
Bohrverhalten: voll oder gelocht
Hier trennt sich der harmlose vom kritischen Untergrund. Bohren Sie diesen Test ohne Schlagwerk und mit gleichmäßigem, mäßigem Druck.
Läuft der Bohrer gleichmäßig schwer und langsam, steckt ein Vollbaustoff dahinter. Ruckelt die Maschine, sackt der Bohrer alle ein bis zwei Zentimeter plötzlich ein Stück durch und wird dann wieder gebremst, bohren Sie durch die Kammern eines Lochsteins. Genau dort versagen Spreizdübel: Die Spreizzone liegt im Hohlraum, findet keinen Gegendruck und die dünne Stegwand bricht beim Anziehen.
Bei Lochsteinen und bei Gipskarton bohren Sie grundsätzlich ohne Schlag, sonst brechen die Stege oder die Platte reißt hinten aus. Bei Fliesen gilt dasselbe, bis die Fliese durchbohrt ist.
Dübelwahl nach Untergrund
| Untergrund | Erkennungsmerkmal | Passender Dübel |
|---|---|---|
| Beton, Vollziegel, Kalksandstein voll | massiver Klang, gleichmäßig schwerer Bohrfortschritt | Spreizdübel aus Nylon, für höhere Lasten Metallanker oder Injektionsmörtel |
| Hochlochziegel, Hohlblock | Bohrer sackt ruckartig durch | langer Nylondübel mit Vierfachspreizung, bei Lasten über Handtuchhalter-Niveau Siebhülse mit Injektionsmörtel |
| Porenbeton | sehr leichter, krümeliger weißer Staub | Porenbeton-Schraubdübel mit grobem Außengewinde oder Spiralanker |
| Gipskartonplatte ohne Ständer dahinter | hohler Klang, weiches Loch | Hohlraumdübel: Metall-Hohlraumdübel, Federklappdübel oder Kippdübel |
| Gipskarton mit Ständer dahinter | fester Streifen im Klopfraster | kein Dübel, Schnellbauschraube direkt in den Ständer |
| Vorsatzschale oder WDVS mit Dämmung | hohler Klang, Bohrer findet erst nach mehreren Zentimetern Widerstand | Langschaftdübel in den tragenden Untergrund dahinter, bei Fassaden Abstandsmontagesystem |
Für den häufigsten Fall im Altbau, also Hochlochziegel mit Putz, ist ein langer Nylondübel mit mindestens 50 Millimetern Länge die vernünftige Standardwahl. Erst wenn die Last spürbar wird, Hängeschrank, schwerer Spiegel, Wandregal mit Büchern, lohnt der Wechsel auf Siebhülse und Injektionsmörtel. Der kostet pro Befestigungspunkt wenig Material, verlangt aber ein sauber ausgeblasenes Loch und eine Aushärtezeit, die je nach Produkt und Temperatur zwischen 20 Minuten und mehreren Stunden liegt.
Hohlraumdübel in Gipskarton richtig einsetzen

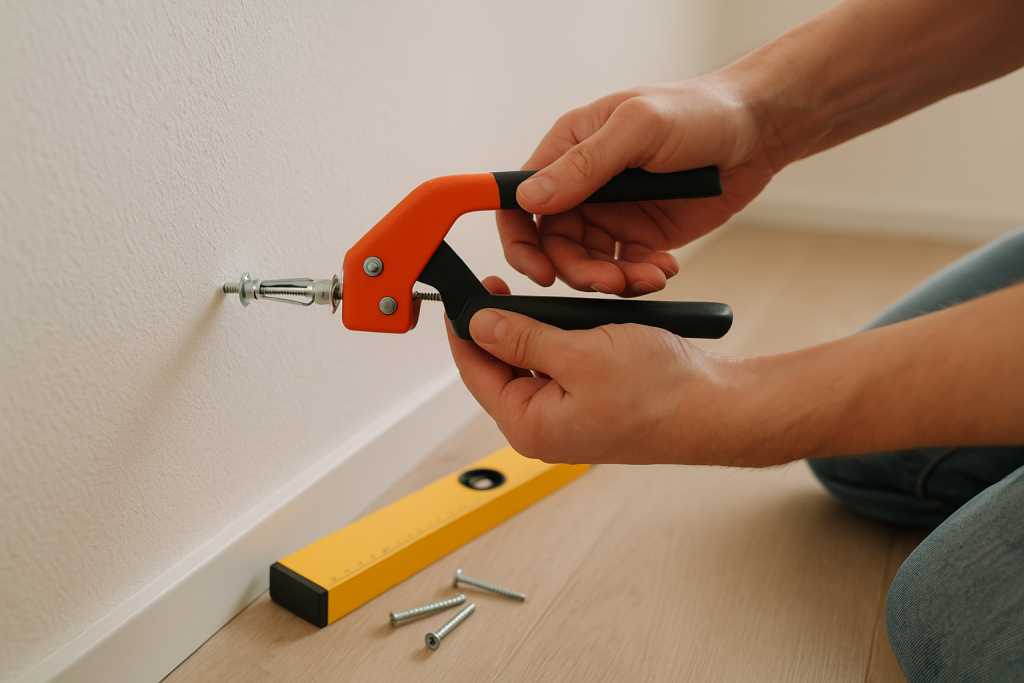

Metall-Hohlraumdübel werden mit einer Zange verspreizt, die die Hülse hinter der Platte staucht. Danach lässt sich die Schraube herausdrehen und wieder eindrehen, ohne dass die Befestigung verlorengeht. Federklappdübel tragen im Verhältnis mehr, verschwinden aber im Hohlraum, sobald die Schraube herausgeht.
Rechnen Sie in einfach beplankter Gipskartonwand pro Dübel mit wenigen Kilogramm und verteilen Sie die Last auf mindestens vier Punkte, die möglichst weit auseinander liegen. Hängeschränke in der Küche gehören nicht an Hohlraumdübel, sondern an eine Traverse, die auf die Ständer geschraubt ist. Wer das beim Trockenbau schon weiß, lässt an den späteren Befestigungsstellen Holzstreifen einbauen. Nachträglich ist das ein Aufwand von mehreren Stunden inklusive Spachteln und Streichen.
Typische Fehler beim Setzen
Das Bohrloch muss tiefer sein als der Dübel lang ist, etwa um den Durchmesser der Schraube plus Bohrstaubrest. Sonst sitzt der Dübel vorn heraus und wird beim Eindrücken gestaucht. Blasen oder saugen Sie das Loch aus, bevor der Dübel hineinkommt: Bohrmehl im Loch kostet erhebliche Haltekraft, besonders bei Verbundmörtel.
Zwei weitere Klassiker: ein zu großes Bohrloch, weil der Bohrer taumelt oder beim Schlagbohren ausschlägt, und eine zu kurze Schraube, die das Dübelende gar nicht erreicht und die Spreizzone nicht aufweitet. Die Schraube sollte den Dübel vollständig durchlaufen und am Ende leicht herausschauen. Und halten Sie Abstand zum Rand: In Lochsteinen und Porenbeton sollte der Dübel mindestens zwei Dübellängen von Wandkanten und Fugen entfernt sitzen.
Wo Dübeln aufhört
Vor jedem Loch gehört ein Leitungssuchgerät an die Wand. Strom- und Wasserleitungen verlaufen nach DIN 18015-3 in festgelegten Installationszonen, unter anderem 15 bis 45 Zentimeter über dem fertigen Fußboden und unterhalb der Decke sowie 10 bis 30 Zentimeter neben Türen und Fenstern. In Altbauten hält sich niemand zuverlässig daran, also ersetzt die Zone nicht die Messung. Bohren Sie nie, ohne die Sicherung des betroffenen Raums vorher auszuschalten.
Bei Befestigungen über Kopf, etwa Deckenleuchten mit mehreren Kilogramm, Hängematten, Boxsäcken oder Deckenlifts, gelten andere Regeln als an der Wand: Hier zieht die Last dauerhaft in Auszugsrichtung, und ein Versagen fällt Ihnen auf den Kopf. Dasselbe gilt für alles, was Personen sichert oder ins Freie ragt: Markisen, Geländer, Absturzsicherungen, Satellitenmasten. Diese Befestigungen brauchen geprüfte Anker mit Zulassung für den konkreten Untergrund und eine Person, die die Lasten rechnen kann. Bei Kerndämmung, Porenbetonfassaden oder unbekanntem Untergrund im Außenbereich ist der Punkt erreicht, an dem ein Fachbetrieb den Untergrund per Probebohrung und Auszugsversuch bestimmt.
